XY-TC-D2型称重式螺杆充填包装机
1. 简要说明
该机主要针对容易扬尘的超细粉末及高精度的包装要求而开发设计,根据装在容器下面的重量传感器给出的信号完成双速充填、计量及升降等工作,适用于包装添加剂、碳粉、灭火器干粉、其它超细粉末、及有高精度包装要求的粉末等。
2. 主要特征
容器托盘下装有重量传感器,根据预先设定的重量进行快速和慢速充填,保证高包装精度。
伺服马达带动托盘升降,升降速度可任意设定,充填时基本上无粉尘扬出污染环境。
伺服马达及伺服驱动控制螺杆,性能稳定、精度高。
PLC控制、触摸屏人机界面显示,操作简便。
全不锈钢结构;组合式料箱,清洗方便。
充填头配有手轮调整高度,轻松实现多种规格包装。
固定式螺杆安装结构,充填时不会影响物料性质。
工作流程:人工套袋或人工放罐 → 容器升高 → 快速充填,同时容器下降 → 重量达到预量值 → 慢速充填 → 重量达到目标值 → 人工取出容器。
气动夹袋装置和托罐装置可供选择,只需选择不同装置,即可满足罐装和袋装要求。
3. 主要参数
包装重量 |
10kg - 30kg |
包装精度 |
≤±0.1-0.2% |
包装速度 |
1 - 3次/分钟 |
电源 |
3P AC208 - 415V 50/60Hz |
整机功率 |
6KW |
整机重量 |
700kg |
整机体积 |
1135×980×3200mm |
料箱容积 |
80 L |
4. 配置清单
序号 |
名称 |
型号规格 |
产地品牌 |
1 |
不锈钢 |
SUS304 |
中国 |
2 |
PLC |
|
德国西门子 |
3 |
触摸屏 |
|
德国西门子 |
4 |
充填伺服马达 |
3KW |
松下 |
5 |
充填伺服驱动器 |
3KW |
松下 |
6 |
搅拌减速电机 |
1.5KW |
台州清华紫光 |
7 |
电磁阀 |
|
台湾新恭 |
8 |
气缸 |
MA50X50 |
台湾亚德克 |
9 |
升降伺服马达 |
1.5KW |
松下 |
10 |
升降伺服驱动器 |
1.5KW |
松下 |
11 |
升降减速器 |
RV50/7.5 |
上海赛尼 |
12 |
电源开关 |
HZ5BGS |
温州长信 |
13 |
断路器 |
|
施耐德 |
14 |
急停开关 |
|
施耐德 |
15 |
滤波器 |
ZYH-EB-10A |
北京中宇豪 |
16 |
交流接触器 |
CJX2 1210 |
温州正泰 |
17 |
热继电器 |
NR2-25 |
温州正泰 |
18 |
直流继电器 |
MY2NJ 24DC |
日本欧姆龙 |
19 |
开关电源 |
|
常州诚联 |
20 |
称重传感器 |
IL150 |
梅特勒-托利多 |
21 |
光电传感器 |
BR100-DDT |
韩国奥托尼克斯 |
22 |
料位传感器 |
NL-2000 |
上海雅鸿 |
23 |
变频器 |
VFD-015EL(1.5KW)380V |
台湾台达 |
5. 随机附件清单
序号 |
名称 |
型号 |
单位 |
数量 |
备注 |
1 |
呆扳手 |
|
支 |
2 |
工具 |
2 |
活动扳手 |
|
支 |
1 |
工具 |
3 |
内六角扳手 |
|
套 |
1 |
工具 |
4 |
十字螺丝刀 |
|
把 |
2 |
工具 |
5 |
一字螺丝刀 |
|
把 |
2 |
工具 |
6 |
脚踏开关 |
|
只 |
1 |
附件 |
7 |
插座 |
|
只 |
1 |
附件 |
8 |
加压盘 |
|
只 |
1 |
附件 |
9 |
砝码 |
10KG |
个 |
1 |
附件 |
10 |
螺旋 |
|
套 |
1 |
附件 |
11 |
使用说明书 |
|
份 |
1 |
文件 |

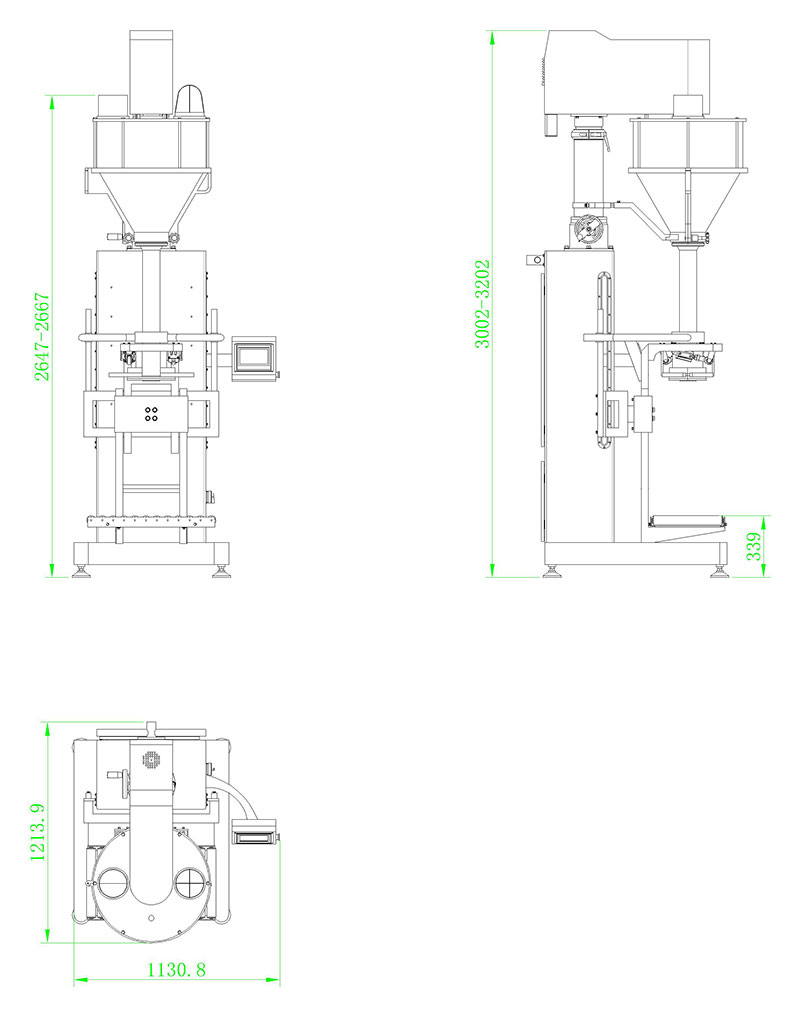

6. 外观尺寸图
