XY-QX-23型自动罐装包装机

1. 简要说明
该系列罐装机能完成喂罐、托罐、充填计量、称重选别等工作，可与其它设备配套组成整套罐装流水线，适用于充填眼影粉、闪粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、鸡粉、咖啡粉、药粉、添加剂、香精香料等。

2. 主要特征
全不锈钢结构；水平开启式料箱，清洗方便。
伺服马达及伺服驱动控制螺杆；伺服控制转盘工作，性能稳定。
PLC、触摸屏及称重模块控制。
配有位置合理的高度调节手轮，方便调整机头高度。
气动托罐装置，保证充填时物料不洒出容器外。
重量选别装置，保证流水线上每个产品都合格，省去后道工序中的分选机。
各种产品调整参数配方可储存，备后使用，多储存10个配方。
替换螺旋附件，能够适应超细粉到小颗粒等多种物料。

3. 主要参数

容器尺寸	φ20-90mm，H15-150mm
罐装重量	1– 500g
罐装精度	≤ 100g，≤±2%；100-500g，≤±0.1%
罐装速度	20 - 40 bottles/min
电源	3P AC208-415V 50/60Hz
压缩空气	6 kg/cm²0.05m³/min
整机功率	1.8Kw
整机重量	250kg
整机体积	1400×830×2080mm
料箱容积	25L

4. 配置清单

序号	名称	型号规格	产地品牌
1	不锈钢	SUS304	中国
2	PLC		德国西门子
3	触摸屏		德国西门子
4	充填伺服马达	750W	松下伺服电机
5	充填伺服驱动器	750W	松下伺服驱动
6	转盘伺服马达	750W	松下伺服电机
7	转盘伺服驱动器	750W	松下伺服驱动
8	搅拌减速电机	200W	台湾宇鑫
9	电磁阀		台湾亚德克
10	气缸	SDA40X10	台湾亚德克
11	过滤调压器	AFR-2000	台湾亚德克
12	小功率电机	120W 1300rpm Model: 90YS120GY38	台湾JSCC
13	减速机	Ratio:1：36 Model:90GK（F）36RC	台湾JSCC
14	电源开关	HZ5BGS	温州长信
15	断路器		施耐德
16	急停开关		施耐德
17	滤波器	ZYH-EB-10A	北京中宇豪
18	交流接触器	CJX2 1210	温州正泰
19	热继电器	NR2-25	温州正泰
20	直流继电器	MY2NJ 24DC	日本欧姆龙
21	开关电源		常州诚联
22	AD称重模块	高速模块
23	称重传感器	5KG	梅特勒托利多
24	光电传感器	BR100-DDT	韩国奥托尼克斯
25	料位传感器	CR30-15DN	韩国奥托尼克斯

5. 随机附件清单

序号	名称	型号	单位	数量	备注
1	呆扳手		支	2	工具
2	活动扳手		支	2	工具
3	内六角扳手		套	1	工具
4	十字螺丝刀		把	2	工具
5	一字螺丝刀		把	2	工具
6	插座		只	1	附件
7	加压盘		只	1	附件
8	砝码	1000G	个	1	附件
9	螺旋		套	1	附件
10	使用说明书		份	1	文件

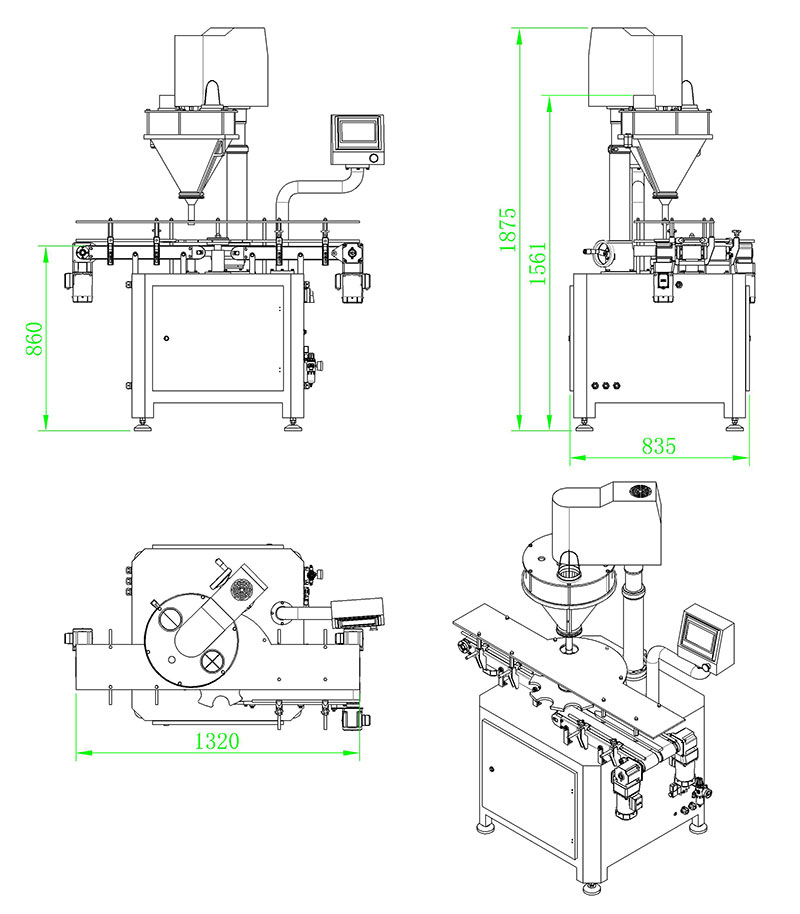

6. 外观尺寸图
